從傳統撥號電話到人手一機的數字手機，或從傳統燃油機車到可數字通訊的電動機車，交換式電源供應器也同樣有著新舊世代差異，早期電源供應器的控制與監控是采用模擬線設計，通常是透過各式各樣的外部界面來進行，例如：輸出電壓調變(透過電源外部提供一特定電壓準位至電源供應器的控制端，以遠程的方式調變電源供應器的輸出電壓)、電源狀態顯示(最簡單也最常見的的方式多是以LED燈色變化來表現)以及Power Good訊號(電源供應器的輸出電壓正常輸出后，立即提供訊號通知系統端)等…都是常見的監控需求。以上的方式或許適用于大部分的應用場合，但隨著科技發達，數字智能與自動化控制的設計應用越來越廣泛，傳統模擬式控制與監控接口可能就無法滿足需要同時快速掌握電源信息并設計由產品自動進行狀況處理的使用者。
明緯的可編程電源供應器提供兩種不同的通訊界面PMBus以及CANBus，以滿足客戶相關需求。

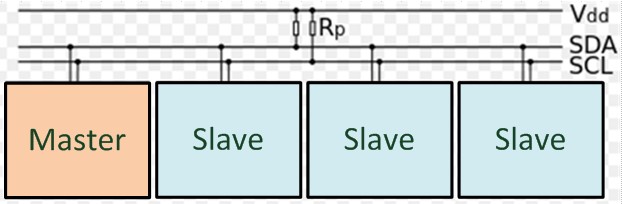

PMBus (電源管理總線之縮寫)使用雙向通訊：串行數據線(SDA)及串行時鐘線(SCL)，每一臺電源供應器只需要3條訊號線(含一條GND線)連接至BUS端，即可透過控制器達到控制及監控讀取電源供應器信息之需求。這樣不僅可以大幅縮減控制及訊號線的使用量，相對的減少了許多線路上的接點，降低線路不良的發生機率，同時也增加了控制的便利性。PMBus應用的領域相當廣泛，在工業自動化應用設備及通訊應用設備中對電源狀態的監控需求是最常見的。圖1是明緯使用的PMBus版本與速率信息，其優缺點如下。
優點: 公定協定、設計者好導入。
缺點: 抗噪聲干擾能力較弱，適合短距離通訊。
圖1 MEAN WELL PMBus
通訊接口: SMBus 1.1；版本: PMBus 1.1；總線速率: 100KHz

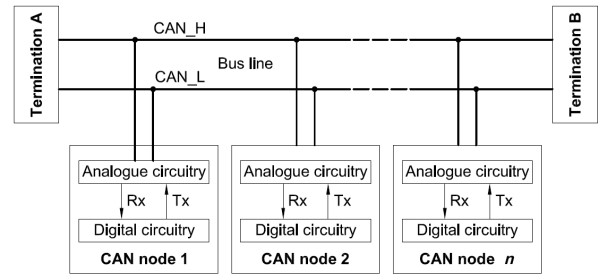

CANBus (控制器局域網絡)使用雙線差動(CANH及CANL)傳輸技術，原先是開發來取代復雜的汽車內部配線。但因它具備高度的抗電氣噪聲干擾及自我除錯能力，也漸漸廣泛的被使用于工業及自動化系統中 ，包含電源產業等。圖2是明緯使用的CANBus版本與速率信息，其優缺點如下。
優點: 噪聲干擾耐受度高、較為強健。
缺點: 協議為明緯自定義，部分指令功能可能需為項目調整。
圖2 MEAN WELL CANBus
物理層: 11898；數據鏈路層: CAN2.0B；
應用層: 明緯自定義；總線速率: 250Kbps
以下列舉兩個實際案例，分別使用了PMBus與CANBus的通訊界面。
應用 : 無人搬運車
機型 : RPB-1600-48 (內建PMBus通訊)
通訊接口 : PMBus
此應用使用兩臺RPB-1600-48并聯安裝于物流倉庫無人搬運車充電站。當搬運車回到充電站時，系統會評判端口的接續狀況后，以PMBus開啟充電器對電池充電。系統也會透過PMBus選取合適之充電電流對搬運車的6個電池組充電并透過通訊回傳充電訊息及電源狀態。圖3為無人搬運車示意圖。
圖3 無人搬運車示意圖
應用 : 國家同步輻射研究中心
機型 : DRP-3200-48CAN (選配CANBus通訊)
通訊接口 : CANBus
此案需求多套96kW之高功率電源系統，使用電源系統輸出的電力驅動全固態射頻功率放大器(Radio Frequency Power Amplifier)。為配合應用最佳的用電效率，電源系統輸出電壓須能涵蓋42Vdc ~54Vdc調變范圍。DRP-3200-48CAN支持CANBus通訊，支持單套系統30臺同時上線功能并透過通訊指令達成精準調壓的要求。再者，多套電源系統間并非以并聯方式連接，且進行實驗時需要同步調整每套電源系統的總線電壓，欲達成同步和遠程控制，勢必要透過外部控制器與通訊協議方能達成，同時使用控制器調變之后的輸出電壓，精準度須滿足正負1%的精密要求。在此前提下，全數字化的智能電源設計加上強健抗噪聲的CANBus協議，讓聯網方式遠程監控電源系統變成可能。圖4是96kW高功率電源系統的實際配置圖。
圖4 96kW高功率電源系統
具備通訊功能的明緯可編程電源供應器不僅讓復雜的控制及監控變得簡單。機型適合使用于各種應用，包含一般性應用: RSP-1600/2000及DPU-3200、機柜應用: RCP-1600/2000及DRP-3200與無風扇或水冷應用: UHP-1500/2500及PHP-3500/3500-HV等。具備彈性、多應用等特性，適合使用于智能控制與監控之需求應用。
