電源輸出電流超出額定電流時，保護電路動作使降低或切斷輸出功率。
過電流特性分為下列幾種：
保護方式：

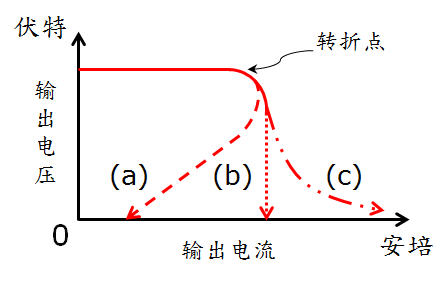

(1)FOLDBACK CURRENT LIMITING
過負載時輸出電流能力會下降，一般約下降至20%額定電流以下，如圖中曲線a。
(2)CONSTANT CURRENT LIMITING
過負載時電流保持于定義范圍內，而輸出電壓會下降，如圖中曲線b。
(3)OVER POWER LIMITING
過負載時電流愈高，電壓依比例愈低，如圖中曲線c。
(4)HICCUP CURRENT LIMITING
過負載時，電壓、電流快速下降并切斷輸出，但會自動回復。
(5)SHUT OFF
過負載時會切斷輸出，輸出電壓與輸出電流趨近于零。
回復方式：
(1)解除過電流(過負載)狀態后，自動回復(Auto Recovery)。
(2)解除過電流(過負載)狀態后，重新啟動(Re-Power-On)。
注意事項：請避免長期的過載或短路，會造成電源供應器壽命減短或損壞。部份機型的過載或短路保護設計復合型態，其保護方式如上述先定電流限制（或Foldback Current Limiting 或Over Power Limiting）于若干時間后再進入關機（或Hiccup Current Limiting）。

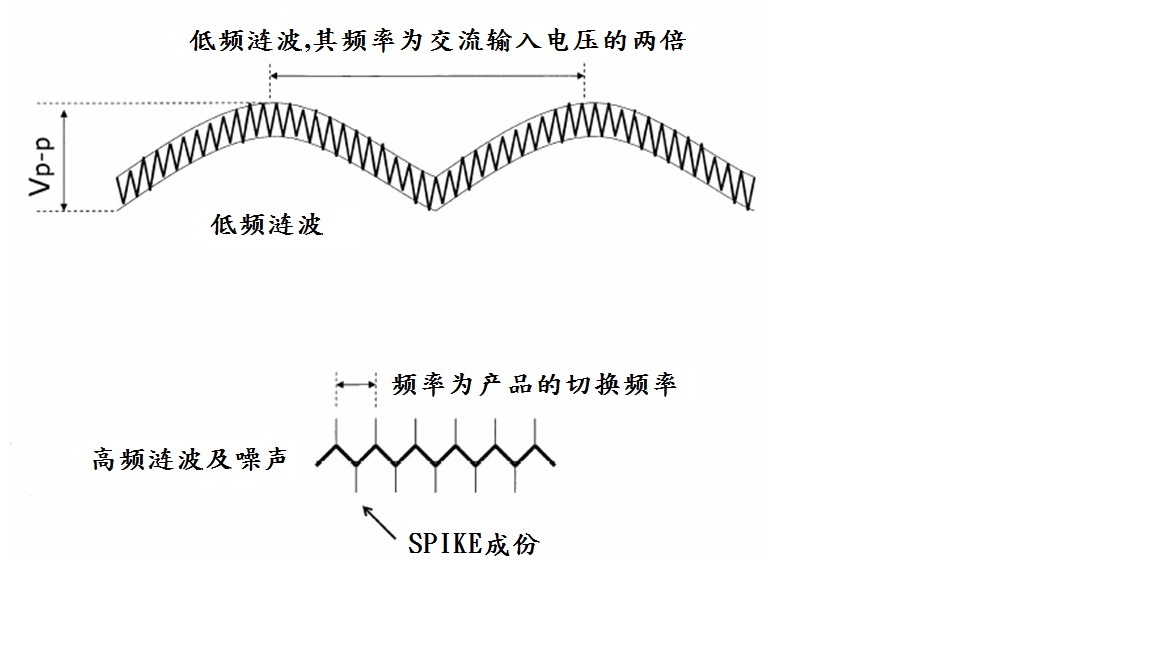

S.P.S.在輸出直流電壓上所含有的交流成分，其波形如下：

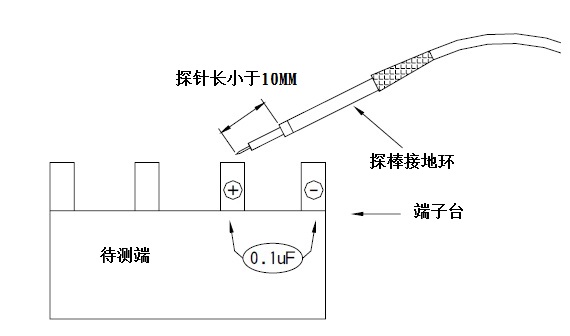

在S.P.S.漣波噪聲中含有2 種成分，一是交流輸入電壓的倍頻頻率，另一為S.P.S.本身的切換頻率。由于是高頻噪聲，在量測時，示波器帶寬應設在20MHz，且探棒應以最短距離來量測;并在待測端加一小電容(0.1uF)來濾除噪聲干擾，如下圖所示。
即耐壓測試(Hi-Pot Test)或電器強度測試(Electric Strength Test)。測試前應將Input 各端子短路為一點（I/P），Output 各端子短路為一點（O/P），
FG 單獨一點后始可測試。按照以下測試回路，于指定的端子間(如I/P-O/P，I/P-FG，O/P-FG 間)之可耐電壓值(如測試電壓為交流時，漏電流一般以25mA 為基準)，時間1 分鐘。
(1)耐壓測試是為了確保電源供應器初次級絕緣良好，避免遭受電擊危險。測試電壓須逐漸升高，由零轉至默認電壓(上升時間至少1秒)，并于此點停留60秒鐘。(生產測試時，可將電氣強度測試時間縮短為1秒鐘)。若因施加測試電壓而使電流失控地迅速增加則表示絕緣貫穿現象已經發生。電暈放電或單一瞬間的閃光，則不視為絕緣已遭貫穿。
(2)當使用AC電壓測試時，Y電容是引起漏電流產生的主因。4.7nF足以造成高達約5mA的漏電流，如依UL-554的要求，則需將Y-CAP去除，但此要求對生產而言是不合實際的，唯一的作法就是將測試儀的耐電流提高，一般為25mA(目前安規并未定義電流的限制值)。
(3)依據IEC60950的要求，待測絕緣體若有橫跨Y電容可使用DC測試(AC 3KV=DC 4242V)，目的即是為了解決AC對Y電容漏電流的影響

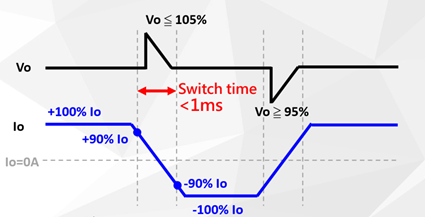

雙向切換時間是電流由其中一個方向轉換至另一個方向所需的時間，此轉換時間亦在Vo變動量<5%的狀況下完成。可參考下方截圖定義，并搭配波形量測示意圖進行理解。
測試結果：
| 模式 | 切換時間 | 結果 |
| AC to DC Direction | 1ms | 888 us |
| DC to AC Direction | 1ms | 681 us |
明緯電源防塵防水的設計，主要是依據IEC60529國際標準，相關標準內容描述如下表：
(注：IP64等級以上機型，適用于室內潮濕或戶外有雨遮之場合)
*IP64-IP66等級與IP67等級具ADJ調整機型，適用于室內潮濕環境或戶外有雨遮之場所，實際安裝相關限制要求，請參考IP等級測試之定義。
*所有產品并無法長時間置于水中。
*明緯IP68的定義為待測品置于水面下1米，執行動態測試1個月。
動態測試：執行12小時AC TURN ON；12小時AC TURN OFF的燒機測試。
a.依客戶系統需求與應用方式?jīng)Q定適合的瓦數，包含欲設計之功率安全余裕度，并考慮系統之驅動方式設計。
利用明緯電源供應器「直接驅動」LED燈具，選擇要點可參閱LED燈具配置與注意事項問題。
利用明緯電源供應器，搭配恒定電流源之LED驅動IC，以達到更精確的定電流驅動，選擇要點可參閱LED燈具配置與注意事項問題。
b.確認LED電源供應器的工作環境，以選用合適之防水防塵(IP)等級，或是合適的機型結構(金屬殼、塑料殼、PCB式)。
c.是否需具備功率因子矯正(PFC)功能: 采用單級PFC架構之機型僅可使用于LED負載，而采雙級PFC架構者則可泛用于一般負載。
d.若系統設計采電源供應器直接驅動LED，是否需要可調整輸出電壓/電流之機型，或是具備調光功能(dimming)之機型。
*具功率因子矯正產品中，如欲使用單級PFC產品，請先參閱單級式與雙級式電源轉換器差異問題之說明。
a.燈具系統采直接驅動設計
LED工作電壓范圍上下限串接總合都需要在LED電源供應器輸出電壓范圍內，例如LED規格為3.4~3.6V,使用6串的串接電壓為20.4~21.6V，此時就要選擇輸出為24V(定電流區間18~24V)的機型。
具功因矯正功能機型，PF值如要求需大于0.9，負載需大于規格書PFC定義范圍，功率因子與輸出負載關系如圖(1)所示，會依機型定義不同，一般設計值為75% LOAD以上。
如果使用在輸入電壓不穩定場所，如使用發電機設備或使用在重工業區，請選擇表一中〝一般泛用型〞產品。
b.燈具系統采恒流IC設計
驅動IC的啟動電壓設計需接近LED電源供應器的輸出電壓。
驅動IC對于電壓穩定度要求較高，建議采用表一中〝一般泛用型〞產品。
具功因矯正功能機型，負載需大于規格書PFC定義范圍，功率因子與輸出負載關系如圖(1)所示，會依機型定義不同，一般設計值為75% LOAD以上。
使用驅動IC有可能會產生EMI搭配問題，燈具設計完成需再確認EMI。
定功率LED驅動器驅動方式采直接定電流驅動，驅動模式與原理同定電流模式，只是一般定電流LED驅動器最大功率只會固定在單一輸出電壓與輸出電流，定功率LED驅動器采寬范圍輸出電壓與電流設計，寬范圍定功率區間，提供彈性及高效的LED電壓和電流配置，可減少機型與庫存。如圖所示，輸出電壓電流232V/2800mA與185.6V/3500mA之間的區間都可以輸出最大功率650W。
欲修改輸出電壓電流的客戶可參考表一”明緯LED電源供應器產品比較表”中V/I調整字段，依調整電壓、電流需求選擇LED電源供應器，調整范圍請參閱產品規格書。明緯LED電源供應器的輸出電壓、電流微調是經由內部可變電阻進行調整，除PLN與ELN系列機型需如圖(9)拆上蓋，由SVR1/SVR2調整，其于都可直接如圖(10)由外殼上之Io ADJ、Vo ADJ孔位調整。另外調整電壓、電流后，需確認總輸出功率不可大于輸出額定值，也要確認調整后上蓋與防水塞都需組裝確實。
請先確認是否為IP67具ADJ調整功能產品，具ADJ調整功能之IP67產品，由于產品增加了調整孔與防水塞結構相關議題，產品耐候性較一般IP67產品(無調整孔)差，建議直接戶外應用選擇IP67等級以上且不具調整孔產品。
