自AC交流電被發明以來就一直在日常生活中扮演著不可或缺的角色；但在沒有交流電的場所若需要用電，通常只能采用燃料發電機產生交流電以滿足需求，然而這類發電機有噪音大且污染多等缺點。隨著全球氣候不斷變暖，碳排放與生態環保已成為全球關注的重點，未來太陽能與風力等綠能應用將更加廣泛。在這類應用中，DC - AC逆變器扮演著十分重要的角色。
明緯新推出的NTS/NTU系列逆變器與NPB系列充電器搭配客戶端電池系統，不僅可以解決各種無AC電場所的電力供應問題，也可以作為以電池為基礎的UPS備用電源，提升整體系統工作的穩定性。
NTS/NTU系列產品是一款純正弦波輸出的逆變器，可通過面板上的指撥開關選擇交流輸出電壓、頻率及設定省電模式，且有各種AC插座可供選擇搭配，可滿足全球大多數系統的使用。產品提供輸入欠壓、過壓報警與關機保護功能，可防止電池過放，提高電池壽命。外置的RJ-11通訊端口可實時讀取充電器內部電池電壓、輸出電壓等數據，可擴充系統相關功能。
相關重點規格與應用概述如下。
【輸出電壓、頻率、省電模式設定】
透過指撥開關設定輸出電壓、頻率與省電模式，指撥開關設定選擇請參閱表1，省電模式于極輕負載狀態下關閉輸出電源，以減低電池?fù)p耗，如醫療相關等緊急電源應用，建議采用非省電模式，以確保系統可持續工作。出廠設定為110Vac/60Hz或230Vac/50Hz，以及非省電模式。

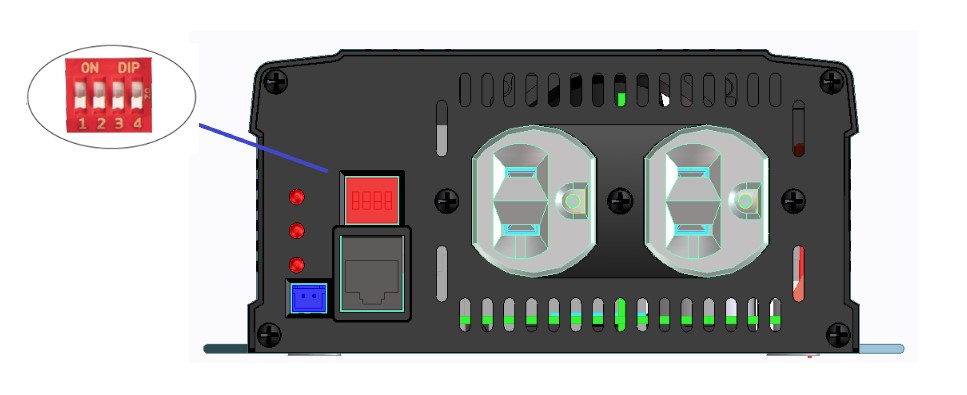

圖1 指撥開關示意圖

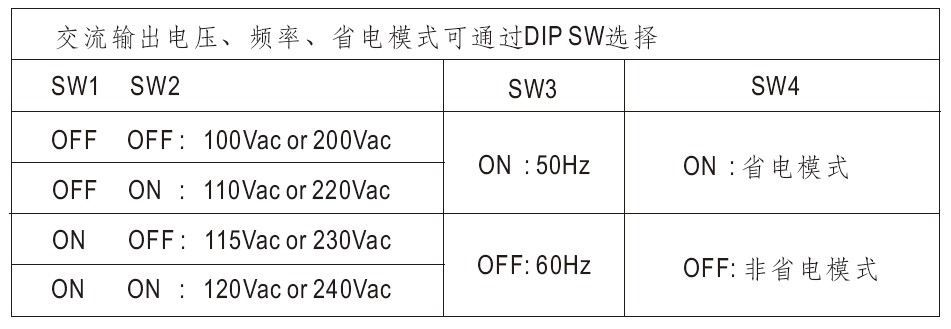

表1 指撥開關設定表
【AC 輸出插座】

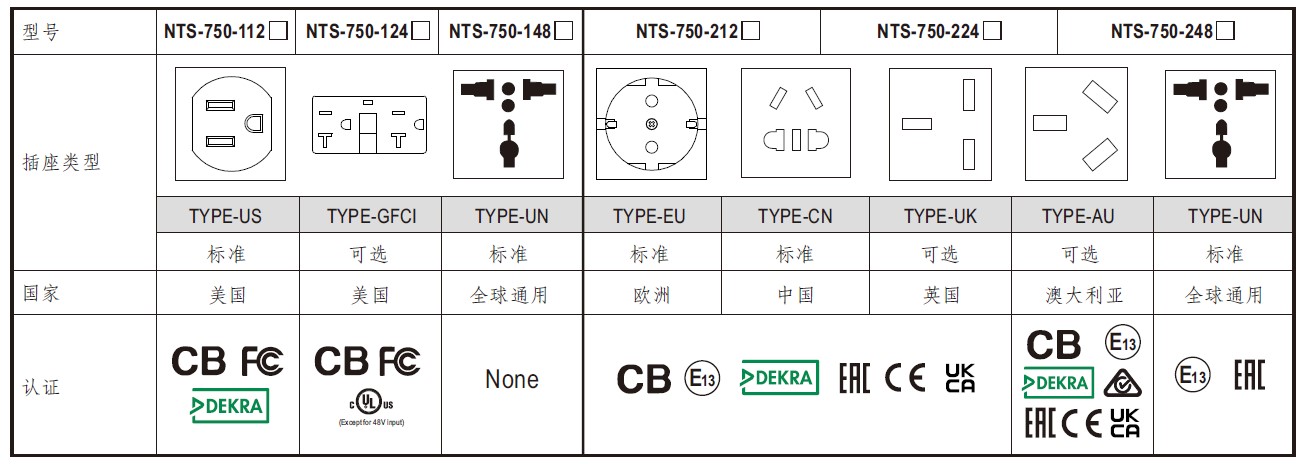

表2顯示不同的AC輸出插座以及相對應的合適國家與認證；使用者可以根據其需求選擇合適的型號。
表2 AC輸出插座
【RS-232通訊】

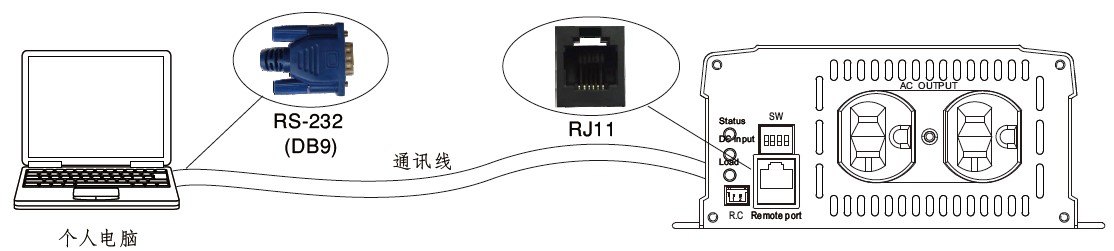

如圖2所示，可透過RS-232/RJ11的傳輸線連接PC與逆變器，讀取逆變器的內部數據。
圖2 RS-232通訊的配置圖
NPB系列產品是一款寬范圍輸出的充電器，可選擇2或3段充電曲線，滿足各類鋰電池和鉛酸蓄電池充電。其外置VR可調節充電電壓和電流，滿足多種充電需求。
【充電曲線、充電電壓和充電電流設定】
如圖3與圖4所示，可透過指撥開關設定2或3段充電曲線，出廠設定為3段。另外也可透過Vo Adj調設充電電壓，Io Adj調設充電電流。

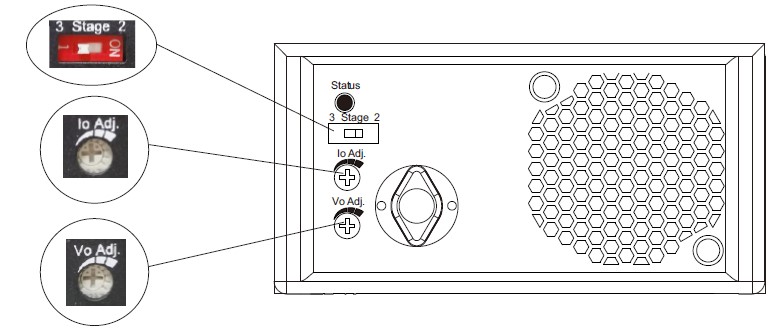

圖3 充電器結構圖

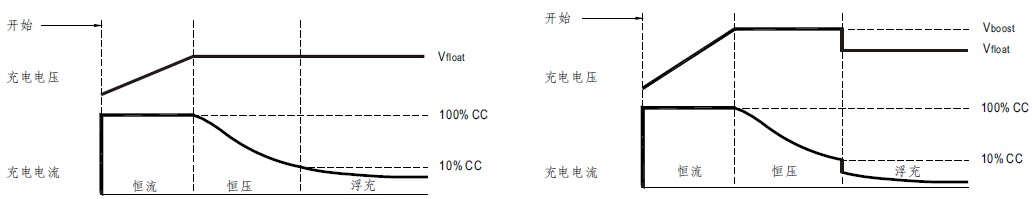

圖4 2或3段充電曲線
NPB+NTS/NTU+儲能電池構成的供電系統可廣泛應用于各種沒有AC電的場所，或是提供醫療安防設備供電。
以下提供幾個應用案例說明。
應用案例一：家庭供電系統
系統配置: NPB-360-48+NTS-1200-48+電池組+太陽能充電器

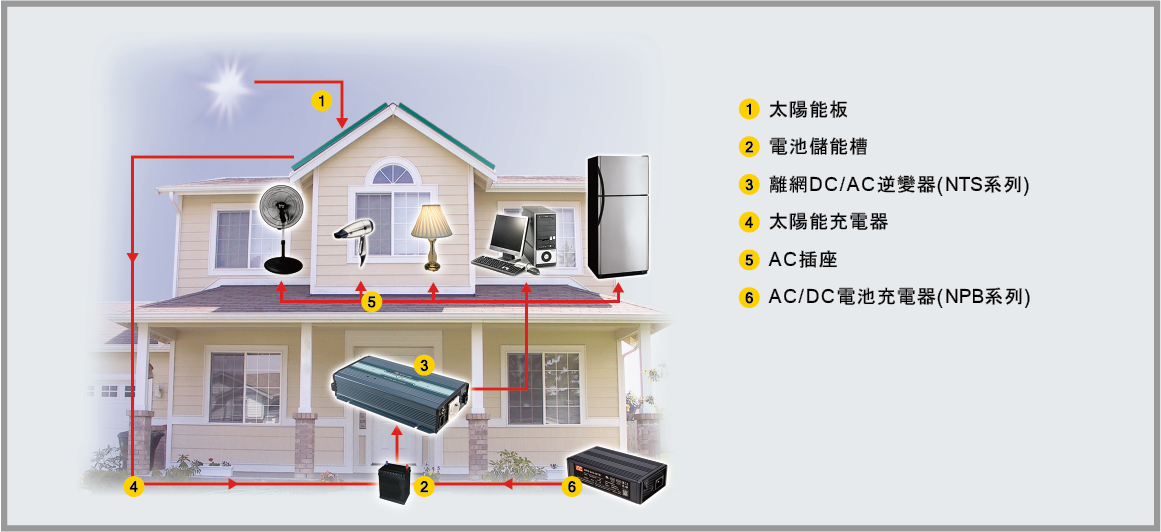

如圖5所示，應用于家用智能供電系統為例，當市電供電正常時，所有家用電器使用市電運轉，同時NPB充電器可對儲能蓄電池充電；一旦出現短暫停電狀況，儲能蓄電池與NTS-1200可轉換產生交流電，在一定時間內維持家用電器運轉。若房屋搭配太陽能板，這套供電系統白天可透過屋頂?shù)奶?yáng)能板將太陽能轉換為直流電，用于對儲能蓄電池充電并同時透過NTS逆變器轉換的交流電滿足部分家用電器用電。在夜間失去太陽能來源后，儲能蓄電池可透過逆變器轉換交流電以滿足家用電器夜間使用，整套智能供電系統既節能又環保。
圖5 智能家庭供電系統
應用案例二：智能安防系統UPS供電配置
系統配置: NPB-360-12+NTS-1200-12+電池組

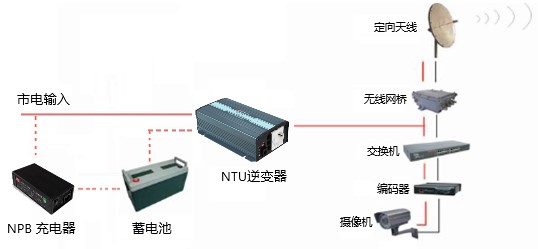

如圖6所示應用于智能安防系統為例，以電池為基礎的UPS系統常被用于小型電信與監控系統備用電源使用，系統通常由電池、逆變器、充電器…等組件構成。當市電供電正常時，NTU-1200檢測到輸入交流電，就會直接隊后端安防設備供電；同時NPB-360充電器可以對內置的備用電池組進行充電，一旦市電中斷或者出現故障時，備用電池組+NTU-1200組成的供電系統可在10ms內輸出交流電，以確保整個安防系統的正常運作，提升安防系統整體的可靠性。
圖6 智能安防系統
應用案例三：露營車逆變器應用
系統配置: NPB-360-12+NTS-1200-12+電池組

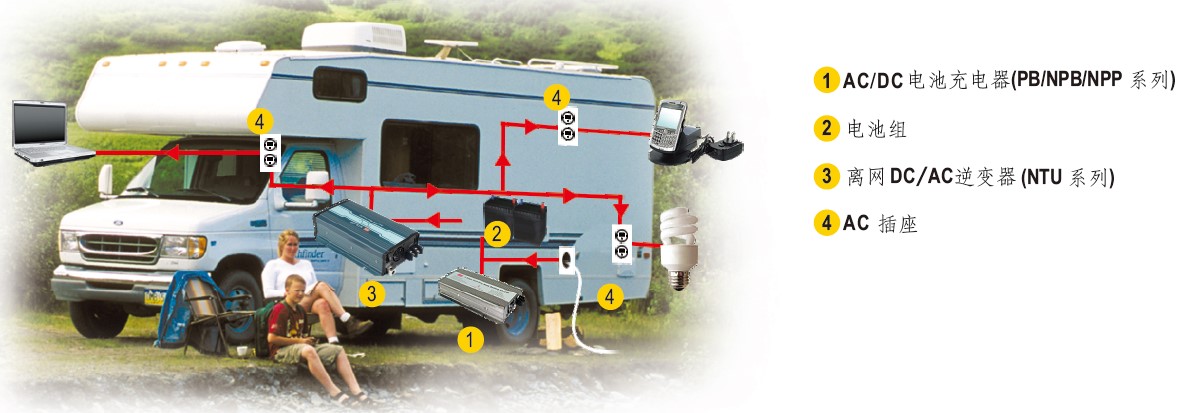

如圖7所示，以NPB-360+電池組+NTU-1200配置于露營車上并配置有AC輸入插頭，AC輸入插頭可進行AC 直接供電與提供充電器電源對電池充電，當露營車停在有設置AC插座的營地，用戶可以直接把露營車AC插頭插上，此時露營車上連接NTU-1200輸出的設備電力會由市電供電；當露營車開到?jīng)]有AC插座的營地或是車輛移動中，則露營車上的設備電力轉由電池與NTU-1200轉換提供。
圖7 露營車逆變器應用
